Um die Zuverlässigkeit der Kommunikation, die Betriebssicherheit und die Umweltbeständigkeit in industriellen, Notfall- und Freiluftszenarien zu gewährleisten, D digitales Mobilfunkgerät müssen einer Reihe strenger Werksprüfungen unterzogen werden. Diese Verfahren entsprechen nationalen Normen wie beispielsweise GB/T 15844-2022 Und GB/T 32659-2016 und für Exportmodelle internationale Standards einschließlich FCC Und CE Nur Geräte, die alle Tests bestehen, erhalten die endgültige Freigabe. In den folgenden Abschnitten werden die Testpunkte detailliert und mit erhöhter technischer Präzision beschrieben. Dabei werden wichtige Leistungs- und Zuverlässigkeitskennzahlen berücksichtigt, die branchenweit üblich sind.

1. Kern-HF-Leistungstests
1.1 Senderprüfungen

• Kalibrierung der Ausgangsleistung

Um Interferenzen oder Reichweitenverluste zu vermeiden, ist die Trägerleistung innerhalb der zulässigen Grenzwerte zu überprüfen. Die Messung erfolgt mit einem Spitzenleistungsmesser mit präziser Mittelwerterkennung. Bei TDMA-basierten Digitalfunkgeräten wird das Burst-Leistungsprofil – Anstiegs- und Abfallzeiten, Überschwingen und Einschwingverhalten – mit dem geltenden Luftschnittstellenstandard abgeglichen.

• Frequenztoleranz und Stabilität

Messung des Trägerfrequenzfehlers unter extremen Temperatur- und Spannungsbedingungen, angegeben in Teilen pro Million (ppm). Die Prüfung umfasst die Trägerfrequenztoleranz und die Frequenzdrift beim Aufwärmen pro GB/T 15844.2 Dadurch wird sichergestellt, dass das Funkgerät auf dem Kanal bleibt und Störungen durch benachbarte Kanäle während des Einschaltvorgangs verhindert werden.

• Leckagen und Störaussendungen benachbarter Kanäle

– Die Leistung benachbarter Kanäle (ACP) wird gegebenenfalls mit RMS- und Quasi-Peak-Detektoren gemessen.
– Leitungsgebundene und abgestrahlte Störaussendungen werden auf Übereinstimmung mit ITU‐R SM.329 und nationalen Spektrummasken geprüft.
– Die vorübergehende Leistung benachbarter Kanäle (Schaltstörungen) wird überwacht, um die spektrale Begrenzung während Kanalwechseln und PTT-Übergängen zu gewährleisten.

• Modulationsgenauigkeit (digital)

Zu den wichtigsten Kennzahlen gehören die Fehlervektormagnitude (EVM) und das Verhältnis von Spitzenleistung zu Durchschnittsleistung (PAPR) für klare digitale Sprach- und Datenübertragung. Bei DMR-Funkgeräten werden Symbolabweichung und FSK-Fehler bewertet; bei P25 wird die Modulationsgenauigkeit gemessen. Diese Parameter korrelieren direkt mit der Bitfehlerrate und der spektralen Effizienz.

1.2 Empfängertests

• Empfindlichkeit

Der für eine korrekte Demodulation erforderliche minimale Eingangspegel wird gemessen. Bei analogen Geräten ist eine Empfindlichkeit von 12 dB SINAD Standard; bei digitalen Geräten wird die Empfindlichkeit häufig bei einer bestimmten Bitfehlerrate (z. B. 5 % BER) definiert. Dieser Parameter bestimmt maßgeblich die nutzbare Kommunikationsreichweite.

• Interferenzimmunität

– Nachbarkanalselektivität (ACS) und Gleichkanalunterdrückung gewährleisten den Empfang in überfüllten Frequenzspektren.
– Die Intermodulationsunterdrückungs- und Blockierungseigenschaften gewährleisten einen stabilen Betrieb auch bei starken Sendern außerhalb des Frequenzbandes oder in unmittelbarer Nähe.
– Es wurde überprüft, ob der Dynamikbereich des Empfängers die Audioqualität über einen weiten Bereich von Empfangssignalstärken aufrechterhält.

2. Elektrische Sicherheit und Audioleistung

2.1 Stromversorgung und Batteriesicherheit

Schutz vor Überladung, Tiefentladung, Kurzschluss und Überhitzung werden sowohl unter normalen Bedingungen als auch unter Einzelfehlerbedingungen verifiziert.

Die Zyklenlebensdauer und die Lade-/Entladeeffizienz werden aufgezeichnet.
Bei eigensicheren Modellen entsprechen die Batterietests den ATEX/IECEx ia/ib Anforderungen und beinhalten die Überprüfung der maximalen Leerlaufspannung, der maximalen internen Kapazität/Induktivität und der Grenzwerte für die Oberflächentemperatur.

2.2 Elektrische Prüfungen und EMV-Prüfungen

• Grundlegende Sicherheit

Isolationswiderstand, Durchschlagsfestigkeit (Hochspannungsprüfung), Berührungsstrom (Leckstrom) und Schutzleiter-Durchgängigkeit werden gemäß GB 4943.1‐2022 geprüft.

• Immunität gegen elektrostatische Entladung (ESD)

Kontaktentladung ±8 kV und Luftentladung ±15 kV gemäß IEC 61000‑4‑2. Das Leistungskriterium A (keine Fehlfunktion) oder B (vorübergehende Verschlechterung, die sich selbst wiederherstellt) muss erfüllt sein.


2.3 Audioleistung

• Frequenzgang, Klirrfaktor (THD), Signal-Rausch-Verhältnis (SNR), maximaler Schalldruckpegel und Rauschsperren-/Freigabecharakteristik werden gemessen. Alle Parameter gewährleisten verständliche, rückkopplungsfreie Sprachübertragung bei kontrollierten Schallpegeln zum Schutz des Gehörs.

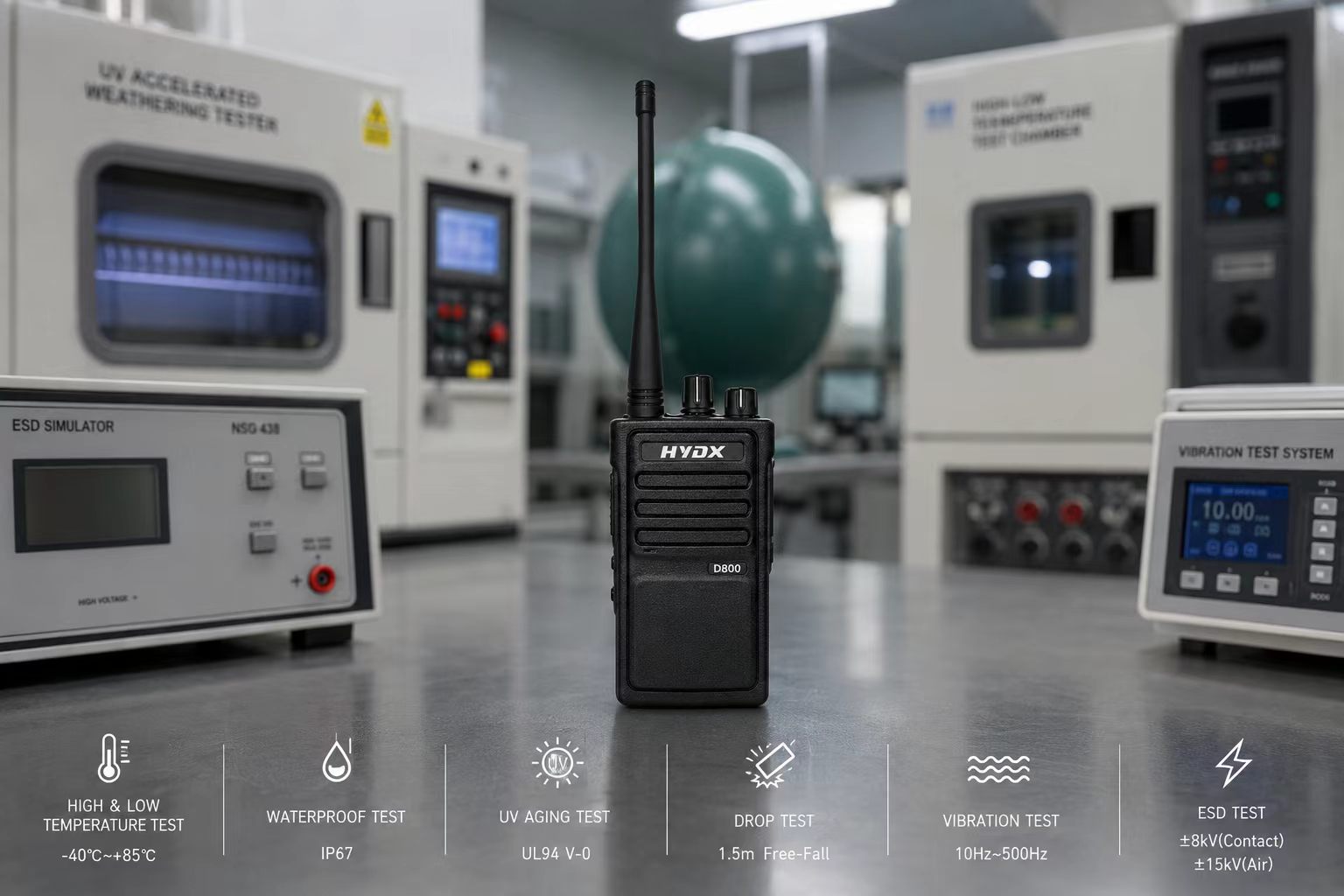

3. Umweltanpassungstests

• Temperaturextreme

Betriebstests bei –30 °C bis +60 °C (mindestens 2 Stunden Haltezeit, Temperaturänderungsrate ≤ 3 °C/min, um einen Thermoschock zu vermeiden) und Lagertests bei –40 °C bis +85 °C. Nach der Erholung werden alle HF-Parameter und -Funktionen erneut überprüft; Bauteilschäden oder Leistungsdrift sind nicht zulässig.

• Feuchtigkeit und Korrosion

– Feuchte Wärme: 40 °C / 93 % RH für 48 Stunden (stationärer Zustand); für extreme Beanspruchung kann zyklische feuchte Wärme (z. B. –10 °C bis +55 °C, 95 % RH) angewendet werden.
– Salzsprühtest: 5 % NaCl bei 35 °C für 48 Stunden (allgemeine Industrieanwendungen); Modelle für den Schiffs- und Brandschutzbereich benötigen typischerweise 96 Stunden oder mehr. Isolationsbeeinträchtigungen, Lochfraß oder strukturelle Korrosion sind nicht zulässig.

• Schutzart

Für Industriemodelle ist mindestens die Schutzart IP67 erforderlich – vollständig staubdicht und geschützt gegen kurzzeitiges Eintauchen in Wasser (1 m für 30 Minuten). Modelle für den maritimen Bereich/die Brandbekämpfung können die Schutzart IPX8 mit einer festgelegten Tiefe und Dauer (z. B. 2 m für 2 Stunden) erfordern.

• Besondere Umgebungen

Niederdruck-, Sonneneinstrahlungs- und Schimmelpilzwachstumstests werden gemäß den einschlägigen nationalen und internationalen Normen durchgeführt, wenn die Betriebsszenarien dies erfordern.

4. Mechanische Zuverlässigkeitsprüfungen

• Freier Fall & Purzelbaum

– 1,5 m freier Fall auf Beton, sechs Seitenflächen, für alle Modelle.
– Falltest: 200 Zyklen in einer 1 m langen, rotierenden Trommel gemäß IEC 60068‑2‑31, zur Simulation wiederholter Stürze im praktischen Einsatz. Risse, lose Teile oder Lötstellenfehler sind nicht zulässig.

• Vibration und Stoß

– Vibration: 10–500 Hz sinusförmig oder zufällig, 2 Stunden pro Achse (drei Achsen).
– Schock: Halbsinusimpuls, 30 g / 6 ms für kommerzielle Anwendungen, 75 g / 6 ms für industrielle Anwendungen.
– Stichprobenartige Röntgeninspektion von BGA-Lötstellen und internen Verbindungen zur Erkennung von Verschiebungen oder Mikrorissen.

• Haltbarkeit und Lebensdauer

– PTT-Schalter und Drehregler: >100.000 Zyklen unter elektrischer Last; der Kontaktwiderstand wird überwacht, um übermäßige Drift zu erkennen.
– Batterie-/Antennen-/Audioanschlüsse: >1.000 Steck-/Entfernungszyklen mit Kontaktwiderstandsprüfungen.
– Touchscreen: >1 Million Berührungen/Wischgesten mit Funktionsprüfung.

• Strukturelle Festigkeit

– Druck- und Überrollfestigkeitsprüfungen.
– Das Gehäuse verfügt über eine Flammschutzklasse gemäß UL94 V‑0, um die Ausbreitung von Bränden zu verhindern.

5. Funktionale Konformität, Endabnahme und erweiterte Validierung

• Vollständiger Funktionstest

Jedes Gerät wird auf PTT-Reaktion, Rauschsperrenfunktion, Kanalumschaltung, Verschlüsselung/Entschlüsselung, GPS/BeiDou-Positionierung, Bluetooth-Konnektivität, Alarmfunktionen und Zubehörerkennung geprüft.

• Regulatorische Überprüfung

Die HF-Parameter und Modellbezeichnungen werden mit den Typgenehmigungszertifikaten abgeglichen (SRRC oder CCC für den Inlandsmarkt; FCC Part 90/95, CE RED oder IC für den Export). Bei explosionsgeschützten Modellen werden die Kennzeichnung der Eigensicherheit, die Gasgruppe, die Temperaturklasse und die elektrischen Sicherheitsparameter vollständig anhand der zertifizierten Dokumentation überprüft.

• Chargenprobenahme & Verpackung

Die periodische Stichprobenprüfung gemäß nationalen Normen umfasst Vibrations-, Fall- und Klimastresstests an verpackten Einheiten (z. B. ISTA-Transportsimulationen), um die Unversehrtheit der Verpackung unter Logistikbedingungen sicherzustellen.

• Optionale erweiterte Tests

Für Anwendungen mit hohen Zuverlässigkeitsanforderungen (öffentliche Sicherheit, Militär) wird häufig die beschleunigte Lebensdauerprüfung (HALT) im Rahmen der Designvalidierung eingesetzt, um schnell Auslegungsreserven aufzudecken. Darüber hinaus können erweiterte Empfängerkennzahlen wie Gleichkanalunterdrückung, Dynamikbereich sowie FM-Brummen und -Rauschen (bei analogen Systemen) bewertet werden, um die Leistung in Umgebungen mit hoher elektromagnetischer Dichte umfassend zu charakterisieren.

Jeder Schritt dieses Testprogramms unterstreicht das Versprechen einer ununterbrochenen Kommunikation in kritischen Momenten – und verwandelt so ein kleines Gerät in eine verlässliche Lebensader für Notfalleinsätze, industrielle Anwendungen und Outdoor-Missionen.

Die konkreten Prüfstandards werden gemäß den Anforderungen des HYDX-Labors und des Kunden umgesetzt.
